概述

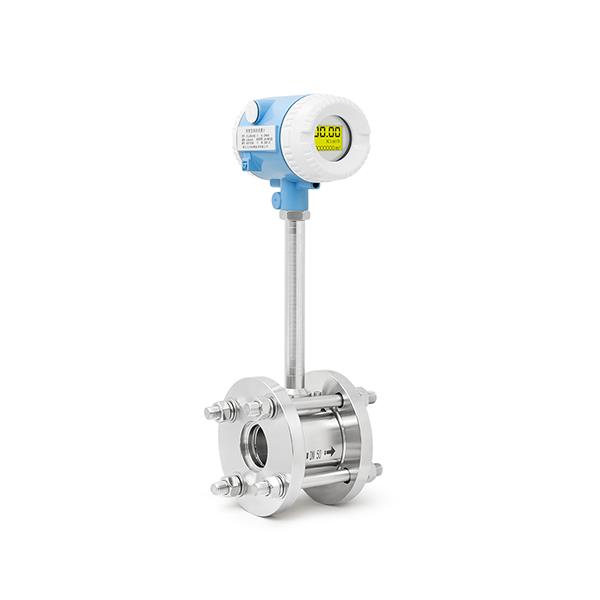

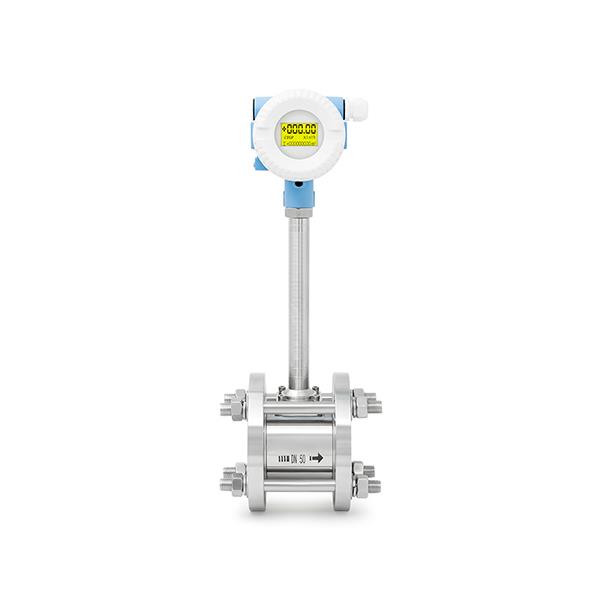

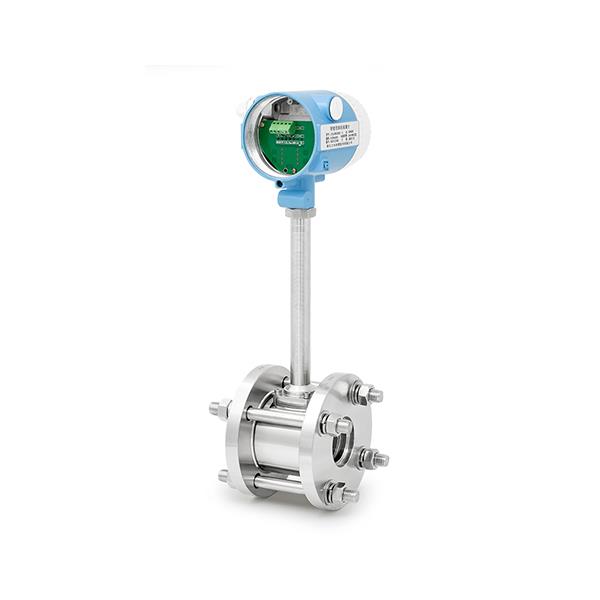

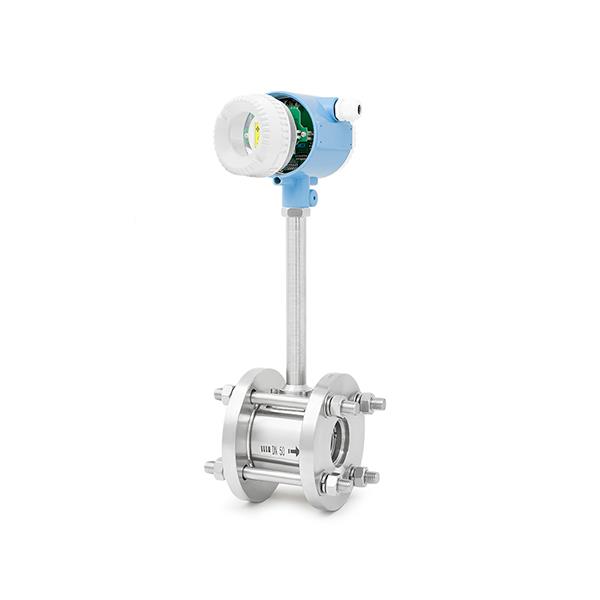

LFLUGB渦街流量計是一種先進的流量測量儀器,具有精度高、線性好、穩定性強等優點。良好的可靠性和抗干擾性能。它能夠測量蒸汽、氣體和液體的流量，應用范圍廣泛。
技術參數
|
通 徑 |
10-300mm |
|
最高流速 |
10m/s |
|
輸出信號 |
4-20mA,HART協議，RS485 |
|
電氣連接 |
接線端子 |
|
綜合精度 |
1.0級 |
|
流體導電率 |
≥5μS/cm |
|
供電電源 |
220VAC、24VDC |
|
消耗功率 |
小于20W |
|
公稱壓力 |
4.0MPa、2.5MPa、1.6MPa、0.6MPa |
|
環境溫度 |
-25℃~60℃ |
|
連接法蘭材質 |
碳鋼、不銹鋼(304、316、316L) |
|
防護等級 |
lp65 |
|
認證 |
CE ROHS |
|
通徑 |
液體(檢驗介質：常溫水) |
氣體(檢驗介質：20℃,101325Pa狀態下空氣) |
||
|
標準型 |
擴展型 |
|||
|
15 |
0.8-6 |
0.5-8 |
6-40 |
5-50 |
|
20 |
1-8 |
0.6-12 |
8-50 |
6-60 |
|
25 |
1.5-12 |
0.8-16 |
10-80 |
8-120 |
|
40 |
2.5-30 |
2-40 |
25-200 |
20-300 |
|
50 |
3-50 |
2.5-60 |
30-300 |
25-500 |
|
65 |
5-80 |
4-100 |
50-500 |
40-800 |
|
80 |
8-120 |
6-160 |
80-800 |
60-1200 |
|
100 |
12-200 |
8-250 |
120-1200 |
100-2000 |
|
125 |
20-300 |
12-400 |
160-1600 |
150-3000 |
|
150 |
30-400 |
18-600 |
250-2500 |
200-4000 |
|
200 |
50-800 |
30-1200 |
400-4000 |
350-8000 |
|
250 |
80-1200 |
40-1600 |
600-6000 |
500-12000 |
|
300 |
100-1600 |
60-2500 |
1000-10000 |
600-16000 |
|
400 |
200-3000 |
120-5000 |
1600-16000 |
1000-25000 |
|
500 |
300-5000 |
200-8000 |
2500-25000 |
1600-40000 |
|
600 |
500-8000 |
300-10000 |
4000-40000 |
2500-60000 |
選型說明
|
代碼及說明 |
類型 |
|||||||||||
|
LFLUGB |
渦街流量計 |
|||||||||||
|
DN |
10…100…600 |
通徑 |
||||||||||
|
|
1 |
304 |
法蘭材質 |
|||||||||
|
2 |
316 |
|||||||||||
|
|
1 |
液體 |
被測介質 |
|||||||||
|
2 |
氣體 |
|||||||||||
|
3 |
蒸汽 |
|||||||||||
|
|
1 |
無溫度補償 |
溫度補償 |
|||||||||
|
2 |
有溫度補償 |
|||||||||||
|
|
|
24V DC |
電源 |
|||||||||
|
2 |
3.6V |
|||||||||||
|
|
1 |
4~20mA二線制 |
輸出信號 |
|||||||||
|
2 |
4~20mA+HART二線制 |
|||||||||||
|
3 |
RS485/Modubus四線制 |
|||||||||||
|
4 |
頻率/脈沖輸出 |
|||||||||||
|
5 |
可定制 |
|||||||||||
|
|
1 |
液晶顯示瞬間/累積流量 |
顯示方式 |
|||||||||
|
2 |
可定制 |
|||||||||||
|
|
1 |
1%FS |
精度 |
|||||||||
|
2 |
1.5%FS |
|||||||||||
|
|
1 |
M20*1.5內 |
電氣連接 |
|||||||||
|
2 |
可定制 |
|||||||||||
|
|
1 |
1.6MPa |
壓力等級 |
|||||||||
|
2 |
2.5MPa |
|||||||||||
|
3 |
4.0MPa |
|||||||||||
|
0 |
可定制 |
|||||||||||
|
|
|
CT4 |
防爆等級 |
|||||||||
|
2 |
CT6 |
|||||||||||
