概 述

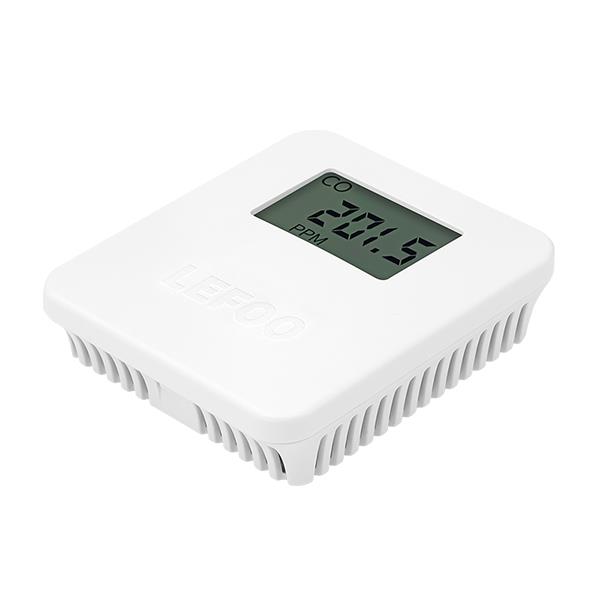

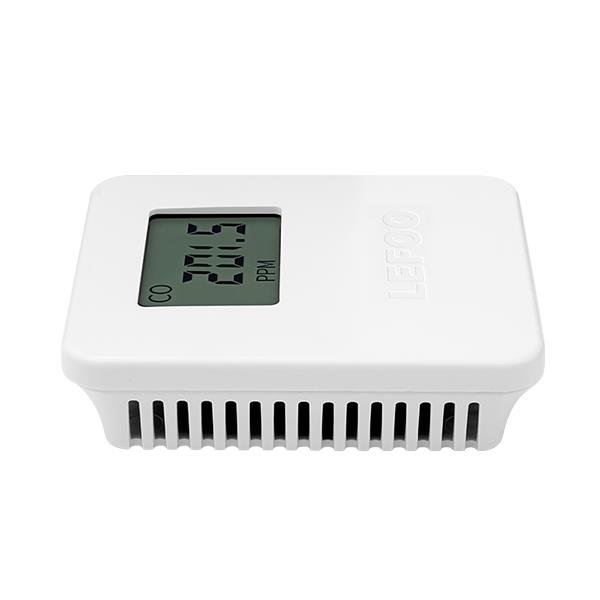

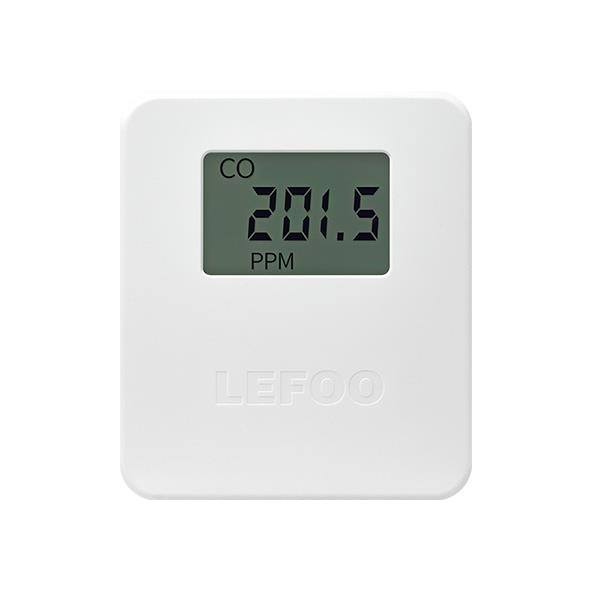

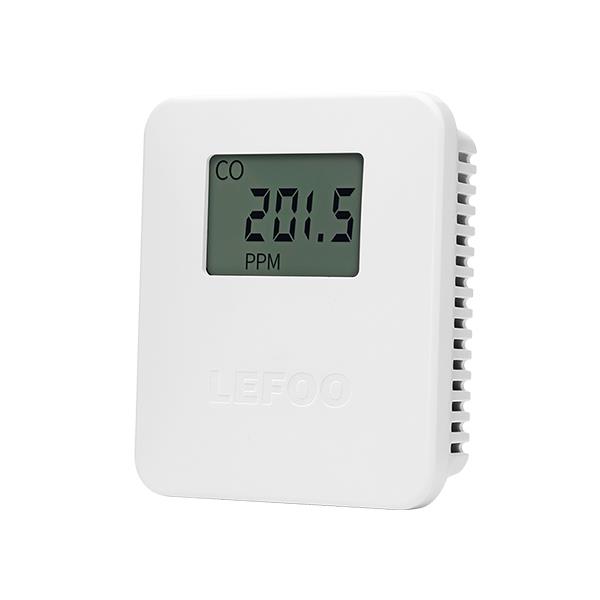

LFG103室內型一氧化碳變送器采用了高性能電化學傳感器，對環境中的一氧化碳濃度進行測量，反應迅速，性能穩定，準確性高；供電范圍寬，完善的過壓及反接保護，可提供電流和電壓或RS485輸出信號；可配置繼電器動作點，能實現獨立控制/報警功能；體積小巧、安裝簡單；可廣泛應用于廚房餐廳，HVAC系統，機動車維修及操作車間，地下停車場等需要檢測一氧化碳的場所。
技術參數
傳感器
電化學傳感器，壽命典型為5年
量程
0~100ppm/0~250ppm/0~400ppm
精度
±5%FS
響應時間(T90)
≤60s
預熱時間
2min
供電電源
15~36VDC/24VAC±20%
輸出信號
4～20mA&0~10V
RS485
繼電器
1xSPDT 3A/30VDC3A/250VAC
工作環境
0~50C&15~90%RH(無冷凝)(持續)/-10~60C&0~95%RH(無冷凝)(間歇)
存儲溫度
10~60℃(長期存儲：5~30C(6個月內))
防護等級
IP30
外殼材質
PC
選型說明
代號及說明
備注
LFG103
室內型一氧化碳變送器
型號
1
100ppm
量程
2
250ppm
3
400ppm
IV
4~20mA&0~10V
輸出
RS
RS485/Modbus
D
帶顯示
顯示
N
無顯示
R
1×SPDT
繼電器
N
No relay
LFG103 3 IV D
選型舉例

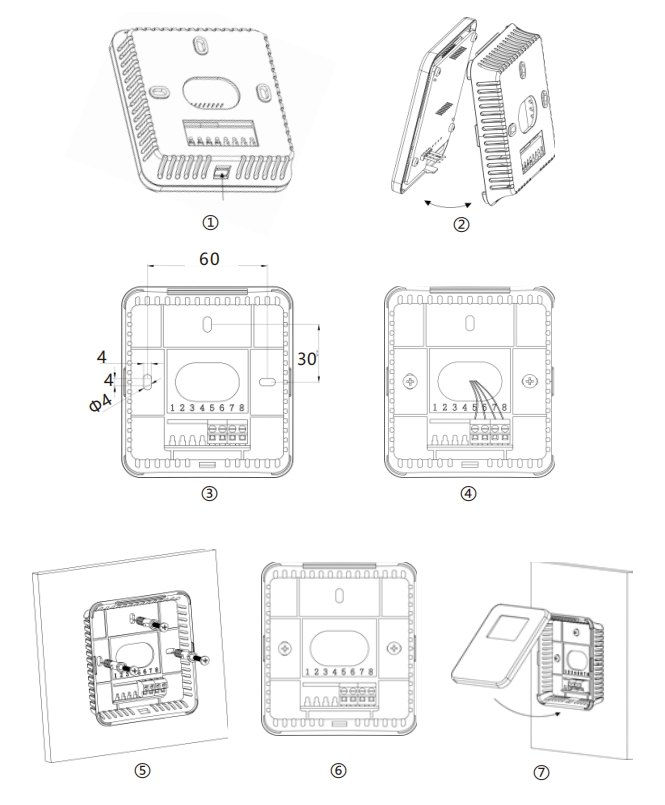

一、安裝方式
1.按下變送器后蓋下面的開蓋鍵打開變送器(如圖1、2);
2.按照接線圖完成電氣連接，并從過線孔引入線纜(如圖4);

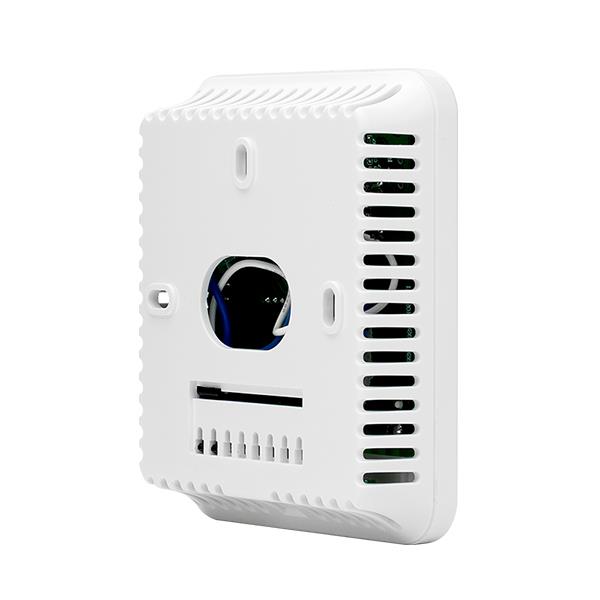

3.變送器后蓋有三個安裝孔，用膨脹螺釘將其固定于墻面(如圖5),也可以用螺釘固定在墻面預埋的86盒之上(如圖6);
4.將前蓋與底殼位置對準并扣緊，完成安裝(如圖7)。
