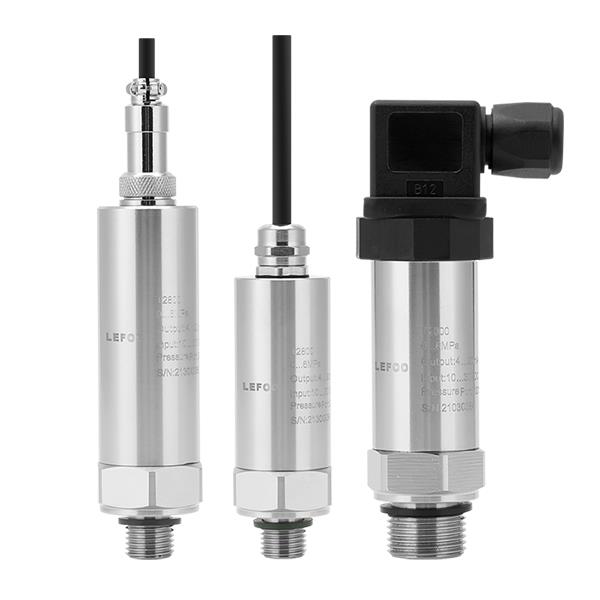

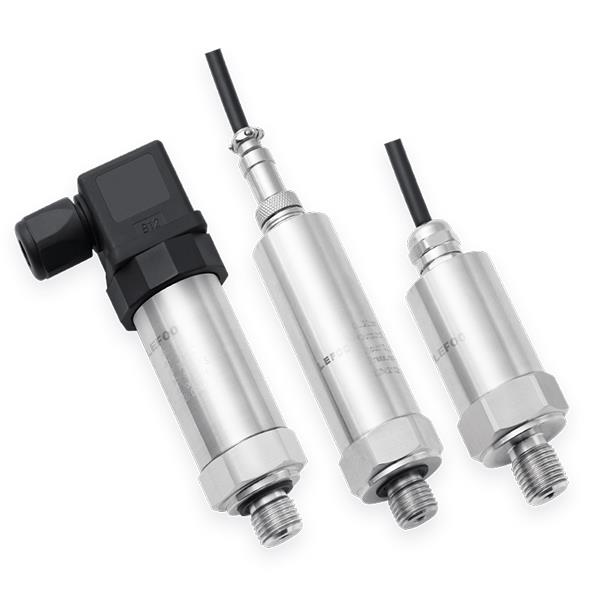

概 述
LFT2800通用壓力變送器廣泛應用于消防、水處理、供水系統、空氣壓縮機、氣動裝置、工廠自動化等測試系統中流體介質壓力測量。擁有卓越的抗腐蝕、抗磨損性能，采用ASIC技術，MEMS技術，數字補償，可應用于各種復雜環境。內部壓力芯體和芯片均從德國進口，采用軍工技術和工藝進行大規模生產，設計先進，工藝完善，設備精良，質量保證體系健全，行銷全球40多個國家。
技術參數
|
量程 |
-100kPa…0～10kPa…60MPa |
||||
|
過載壓力 |
1.5倍的額定壓力 |
||||
|
精度 |
±0.5%F.S(-100kPa...0~5kPa.60MPa) |
||||
|
穩定度 |
<0.5％F.S/年 |
||||
|
工作溫度 |
-20～+85℃ |
||||
|
存儲溫度 |
-40～+100℃ |
||||
|
被測介質 |
與304和316L不銹鋼、氟橡膠或丁腈橡膠兼容的氣體或液體 |
||||
|
電氣性能 |
二線制電流 |
三線制電壓 |
四線制 |
||
|
輸出信號 |
4～20mA |
0.5～4.5V |
0～5V |
0～10V |
RS485 |
|
供電電源 |
10～30VDC |
4.75～5.25VDC |
10～30VDC |
12～30VDC |
10～30VDC |
|
電氣連接 |

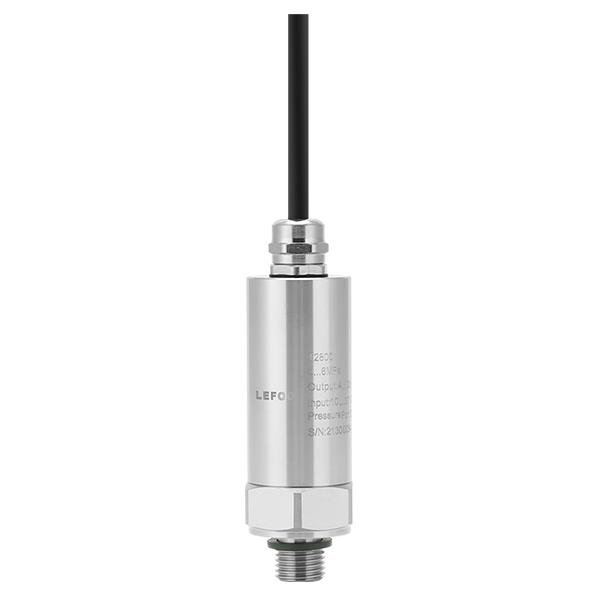

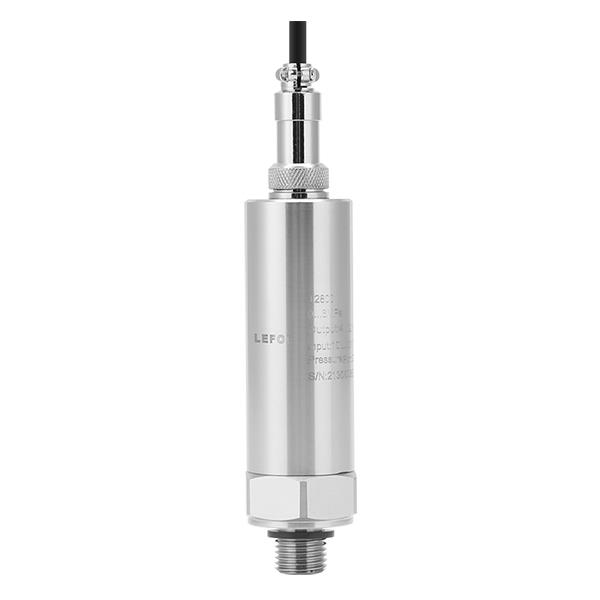

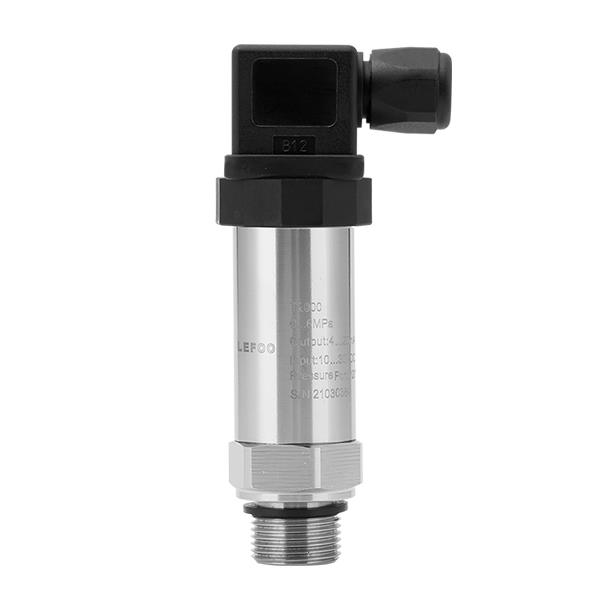

DIN43650A（大赫斯曼），M12防水出線， M12航空接頭（三芯/四芯） |
||||
|
外殼防護等級 |
IP65 |
||||
|
壓力接口 |
G1/4、NPT1/4、R1/4、G1/2、7/16-20UNF、M20*1.5、M10*1、M14*1.5等 |
||||
|
壓力形式 |
表壓G/絕壓A |
||||
|
認證項目 |
安全防爆型E、RoHS、歐盟電器安全標準CE、REACH |
||||
選型說明
|
代號及說明 |
備注 |
|||||||||||||||||
|
LFT2800 |
|
型號 |
||||||||||||||||
|
|
量程 |
-100kPa…0~5kPa…60MPa |
量程范圍 |
|||||||||||||||
|
|
|
K |
K=kPa |
P |
P=psi |
計量單位 |
||||||||||||
|
B |
B=Bar |
M |
M=MPa |
|||||||||||||||
|
|
|
A4 |
A4=4～20mA(二線制) |
輸出方式 |
||||||||||||||
|
V05 |
V05=0.5～4.5V(三線制) |
|||||||||||||||||
|
V0 |
VO=0～5V(三線制) |
|||||||||||||||||
|
V10 |
V10=0～10V(三線制) |
|||||||||||||||||
|
RS |
RS=RS485(四線制) |
|||||||||||||||||
|
|
|
0.25 |
0.25=0.25%F.S |
精度等級 |
||||||||||||||
|
0.5 |
0.5=0.5%F.S |
|||||||||||||||||
|
|
|
D1 |
D1=DIN43650A(大赫斯曼) |
電氣連接 |
||||||||||||||
|
M |
M=M12(M12防水出線 |
|||||||||||||||||
|
C3 |
C3=GX12三芯航空接頭 |
|||||||||||||||||
|
C4 |
C4=GX12四芯航空接頭 |
|||||||||||||||||
|
H |
H=M12四芯航空接頭 |
|||||||||||||||||
|
|
|
G |
G=G1/4 |
G2 |
G2=G1/2 |
壓力接口 |
||||||||||||
|
N |
N=NPT1/4 |
M20 |
M20=M20*1.5 |
|||||||||||||||
|
R |
R=R1/4 |
A |
A=7/16-20UNF外螺紋 |
|||||||||||||||
|
|
|
1.0 |
1.0=1m |
出線長度 |
||||||||||||||
|
2.0 |
2.0=2m |
|||||||||||||||||
|
3.0 |
3.0=3m |
|||||||||||||||||
|
|
||||||||||||||||||
|
LFT2800 0-16 B A4 0.5 D1 G 1.0 |
選型舉例 |
|||||||||||||||||
