概 述

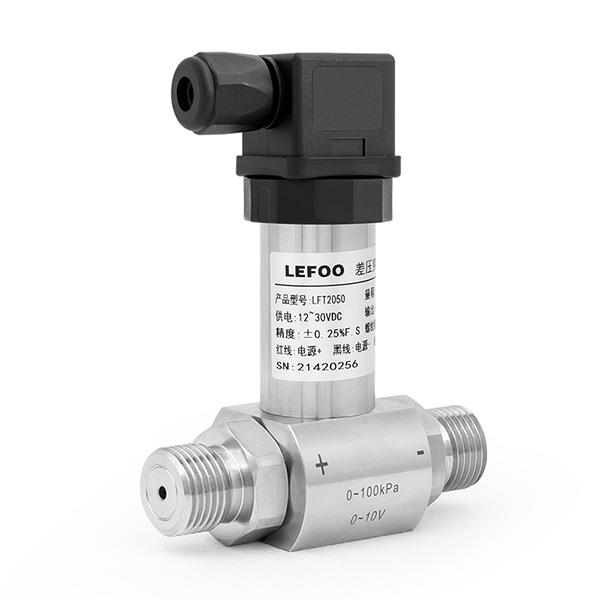

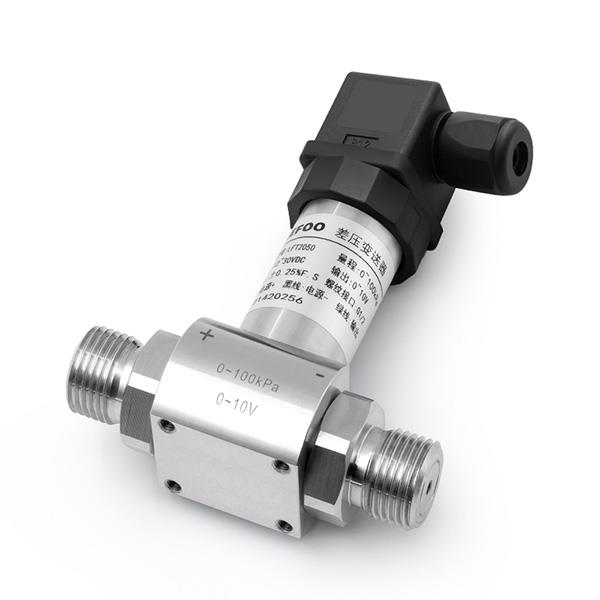

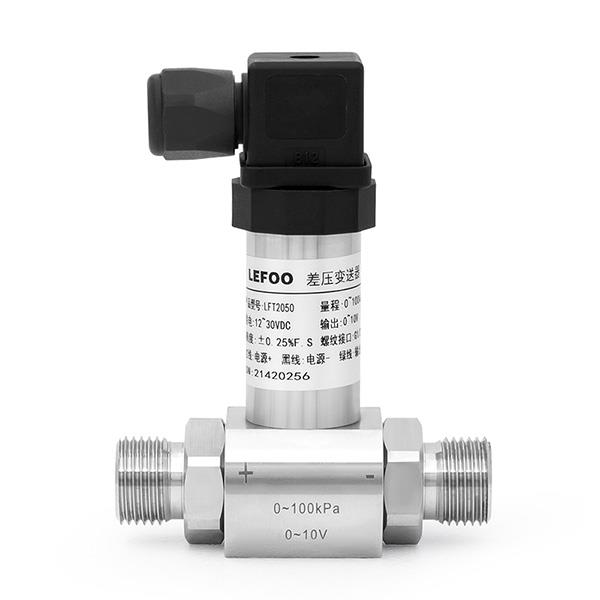

LFT2050差壓變送器選用硅壓阻差壓傳感器作為核心元件，經過溫度補償、數字電路修正和信號調理輸出標準的工業信號。殼體采用全不銹鋼結構，耐腐蝕性強。該產品設計先進、工藝完善、設備精良、穩定可靠，廣泛應用于工業過程控制、流量測量、醫用儀器、空氣動力測量、液壓、氣動設備等領域。
技術參數
量程
0~10kPa...3.5MPa
過載壓力
1.5倍的額定壓力
精度①
±0.5%F.S(0~10kPa...3.5MPa)
±0.25%F.S(0~100kPa...3.5MPa)
穩定度
<0.5%F.S/年
工作溫度
-10~60°C
存儲溫度
-40～100°C
被測介質
與304和316L不銹鋼、氟橡膠或丁睛橡膠兼容的氣體或液體
差壓變送器
電氣性能
二線制
三線制電壓
四線制
輸出信號
4~20mA
0.5~4.5V
0～5V
0～10V
RS485
供電電源
8~36VDC
4.75~5.25VDC
8~36VDC
12~36VDC
10~30VDC
電氣連接
DIN43650A(大赫斯曼)、M12防水出線、GX12航空接頭(三芯/四芯)、M12四芯航空接頭
防爆款數顯差壓變送器
電氣性能
二線制
三線制電壓
四線制
輸出信號
4~20mA
0~10V
RS485
供電電源
10~36VDC
12~36VDC
10～36VDC
電氣連接
M20防水出線
外殼防護等級
IP54(GX12航空接頭(三芯/四芯)、IP65(DIN43650A、M12防水出線、M20防水出線、M12四芯航空接頭)
壓力接口
G1/4、NPT1/4、R1/4、G1/2、7/16-20UNF、M20*1.5、M10*1、M14*1.5等
壓力形式
D(差壓)
認證項目
ROHS、歐盟電氣安全標準CE
注①：在25℃測量，包含線性、重復性和遲滯的綜合精度。
選型說明
代號及說明
備注
LFT2050
型號
量程
0∽10kPa...3.5MPa
量程范圍
K
K=kPa
P
P=psi
計量單位
B
B=Bar
M
M=MPa
A4
A4=4~20mA(二線制)
輸出方式
V10
V10=0～10V(三線制)
V0
V0=0～5V(三線制)
V05
V05=0.5～4.5V(三線制)
RS
RS=RS-485(四線制)
0.25
0.25=0.25%F.S
精度等級
0.5
0.5=0.5%F.S
D1
D1=DIN43650A(大赫斯曼)
電氣連接
M
M=M12(M12防水出線)
C
C3=GX12三芯航空接頭
C4
C4=GX12四芯航空接頭
H
H=M12四芯航空接頭
M20
M20防水出線(防爆數顯)
G
G=G1/4
M20
M20=M20*1.5
壓力接口
G2
G2=G1/2
N
N=NPT1/4
R
R=R1/4
N
不帶數顯(常規)
數顯選型
D1
常規款數顯②
D2
防爆款數顯
1.0
1.0=1m
出線長度
2.0
2.0=2m
3.0
3.0=3m
LFT20500-3 B A4 0.25 D1 G N 1.0
選型舉例
注②:當選型為帶常規款數顯耐高溫型壓力變送器時，出線方式只有大赫斯曼出線，且供電電壓都是12~30VDC
