概 述

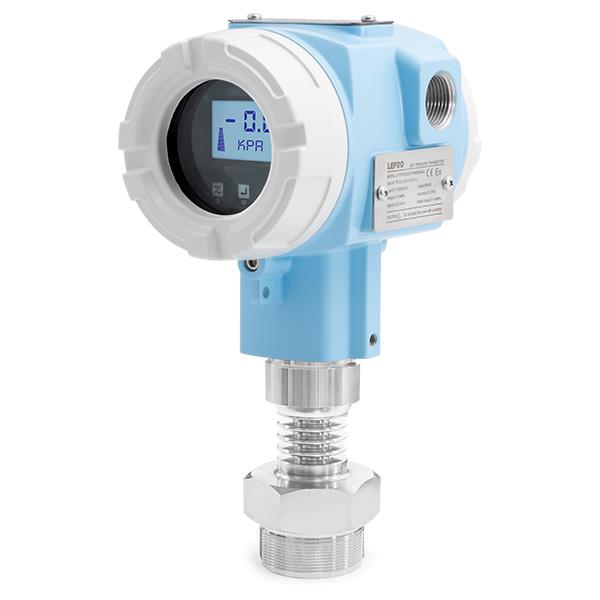

LFT701能準確測量液體、氣體或蒸汽的壓力并把它轉換成4~20mA DC的輸出信號。該變送器可通過三按鍵本地操作，或通過手操器、組態軟件操作，在不影響4~20mA DC的輸出信號的同時，進行顯示與組態調整。廣泛應用于石油、化工、電力、水文等工業現場的壓力測量。
技術參數
|
項目 |
內容 |
||
|
量程 |
40kPa、250kPa、1MPa、3MPa |
||
|
精度 |
±0.075%F.S |
||
|
年穩定度 |
±0.2%量程上限 |
||
|
工作溫度 |
-20~70℃帶顯示 |
||
|
存儲溫度 |
-40~85℃ |
||
|
被測介質 |
液體、氣體或蒸汽 |
||
|
膜片材質 |
316L、哈氏合金C、鉭 |
||
|
電氣性能 |
二線制 |
四線制 |
|
|
輸出方式 |
4~20mA |
4~20mA+HART |
RS485 |
|
供電電源 |
12~36VDC |
12~36VDC |
12~36VDC |
|
電氣接口 |
M20*1.5防水出線、NPT1/2防水出線 |
||
|
外殼防護等級 |
P65 |
||
|
過程接頭 |
M20*1.5外螺紋、NPT1/2外螺紋、G1/2外螺紋 |
||
|
壓力形式 |
表壓G |
||
|
認證項目 |
ExdllCT6 |
||
選型說明
|
型號和規格代碼表 |
提供快 |
|||||||||||||
|
齊平膜壓力變送器選型LFT701 |
||||||||||||||
|
1 |
壓力類型 |
G |
表壓 |
|
||||||||||
|
2 |
量程 |
C |
0-400Pa~40kPa(0-40~4000mmH2O)/(0-4~400mbar) |
|
||||||||||
|
D |
0-2.5kPa~250kPa(0-0.25~25mH2O)/(0-25~2500mbar) |
|
||||||||||||
|
E |
0-10kPa~1MPa(0-1~100mH2O)/(0-0.1~10bar) |
|
||||||||||||
|
F |
0-30kPa~3MPa(0-3~300mH2O)/(0-0.3~30bar) |
|
||||||||||||
|
3 |
膜片材質 |
S |
316L |
|
||||||||||
|
H |
哈氏合金C |
|
||||||||||||
|
T |
鉭 |
|
||||||||||||
|
4 |
填充液 |
D |
硅油 |
|
||||||||||
|
5 |
電器接口 |
1 |
M20*1.5 |
|
||||||||||
|
2 |
G1/2 |
|
||||||||||||
|
3 |
NPT1/2 |
|
||||||||||||
|
6 |
輸出方式 |
N |
4~20mA |
|
||||||||||
|
J |
4~20mA+HART |
|
||||||||||||
|
F |
RS485 |
|
||||||||||||
|
7 |
過程接頭 |
M |
M20*1.5外螺紋 |
|
||||||||||
|
G |
G1/2外螺紋 |
|
||||||||||||
|
N |
NPT1/2外螺紋 |
|
||||||||||||
|
8 |
安裝支架 |
N |
無支架 |
|
||||||||||
|
B4 |
管裝彎支架(碳鋼) |
|
||||||||||||
|
B5 |
平板彎支架(碳鋼) |
|
||||||||||||
|
9 |
防爆處理 |
N |
普通型 |
|
||||||||||
|
D |
隔爆ExdlICT6 |
|
||||||||||||
|
10 |
顯示 |
M5 |
帶顯示 |
|
||||||||||
|
N |
無顯示 |
|
||||||||||||
|
11 |
附加要求 |
P |
M20*1.5外螺紋配引壓焊接頭 |
|
||||||||||
|
N |
連接件材質316L |
|
||||||||||||
|
K |
脫脂洗凈處理 |
|
||||||||||||
|
L |
懸掛式位號牌 |
|
||||||||||||
|
H |
防雷保護(耐瞬變電壓) |
|
||||||||||||
|
E |
英文銘牌 |
|
||||||||||||
|
V2 |
二閥組 |
|
||||||||||||
|
LFT701 |
G |
C |
S |
D |
1 |
J |
M |
N |
N |
M5 |
|
|
||
