概 述

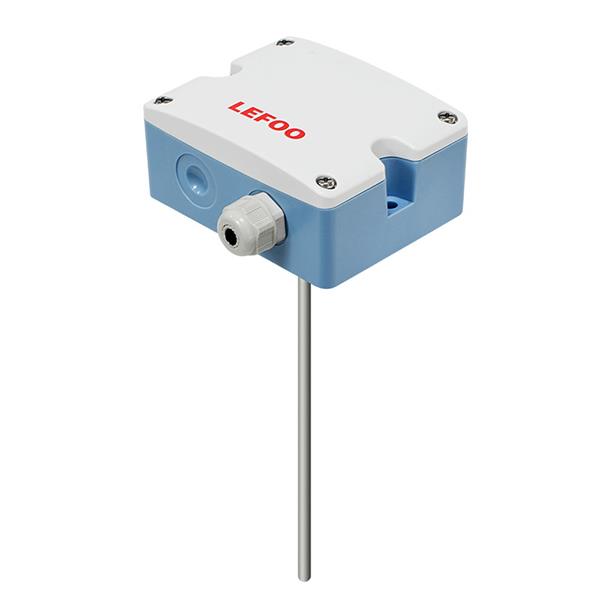

LFW10A系列溫度變送器采用Heraeus A級傳感器，精度高、響應速度快、具有良好的長期穩(wěn)定性，外殼設計小 巧、美觀，擁有較高的防護等級，可廣泛應用于機房、暖通空調(diào)、倉儲等需要對溫度檢測的場所。
技術參數(shù)
傳感器
高精度熱電阻，見選型表(電阻輸出型)/PT1000,A級(模擬量輸出型)
輸出
阻值，見選型表和熱電阻分度表/4~20mA或者0~10VDC,0~5VDC
熱電阻
見選型表和熱電阻分度表
精度
典型0.2~0.5℃@0/25℃,見選型表/±0.3℃@25℃,詳見精度曲線
電源
電壓型15~35VDC/24VAC±20%
電流型18.5~35VDC(RL=5002)8.5~35VDC(RL=0Ω)
輸出負載
(模擬量輸出型):≤500Ω(電流型),≥2KΩ(0~5V),≥3KΩ(0~10V)
外殼材料
PC外殼、不銹鋼探頭(φ6mm)和套管
工作環(huán)境
-40~70℃,0~95%RH(非冷凝)
存儲溫度
-30～70℃
防護等級
IP65
選型說明
代號及說明
備注
LFW10A-1
壁掛型溫度變送器
型號
LFW10A-2
風管型溫度變送器
LFW10A-3
水管型溫度變送器
LFW10A-4
分體型溫度變送器
V10
0~10VDC(三線)
1
PT100,±0.2℃@0℃
溫度輸出
A4
4~20mA(二線)
2
NTC20K,±0.3℃@25℃
V5
0~5VDC(三線)
6
NTC10K,±0.3℃@25℃
0
PT1000,±0.2℃@0℃
0
無
溫度范圍
1
0~50℃
2
-20～60℃
8
其它(客戶指定)
0
75MM
探頭長度
1
125MM
2
200MM
3
150MM
8
其他(客戶指定)
選型舉例
LFW10-2/10-3
LFW10A-2 V10 1 2
1、接線方式
2、安裝方式
