概 述

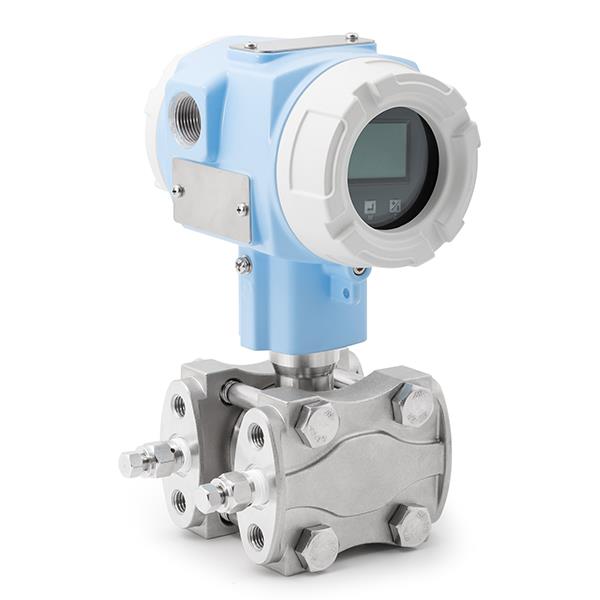

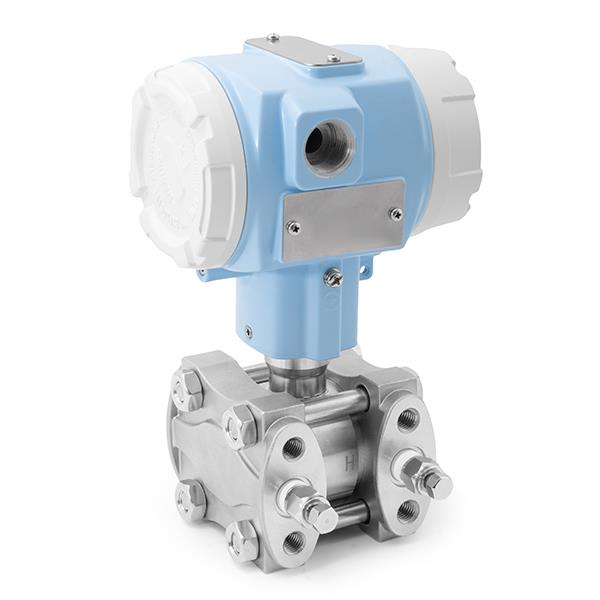

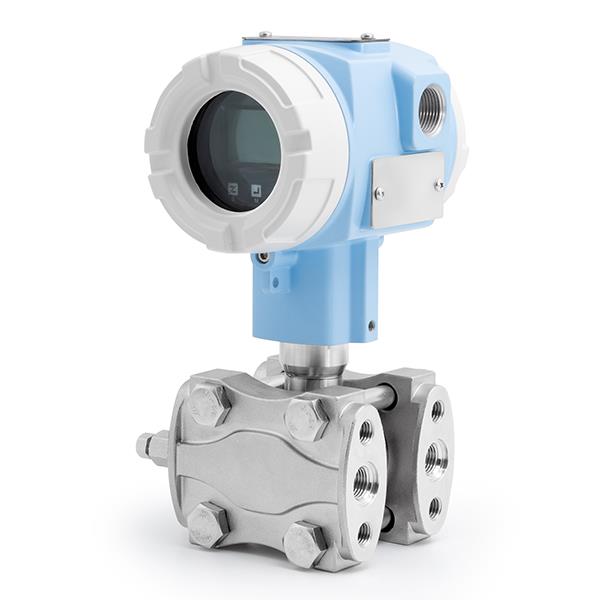

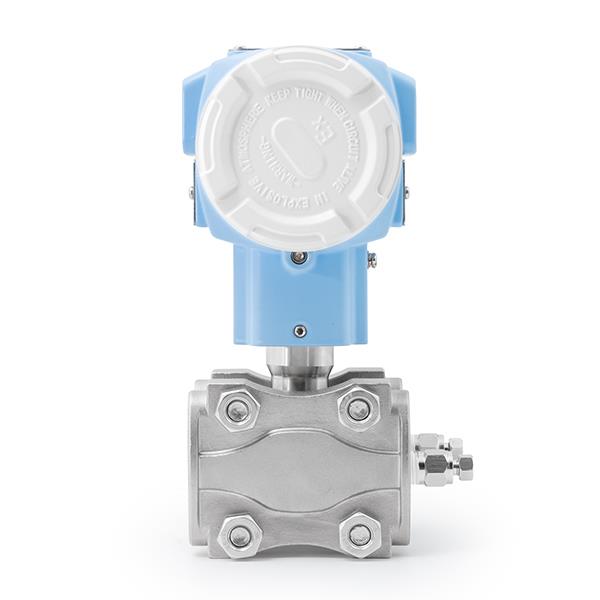

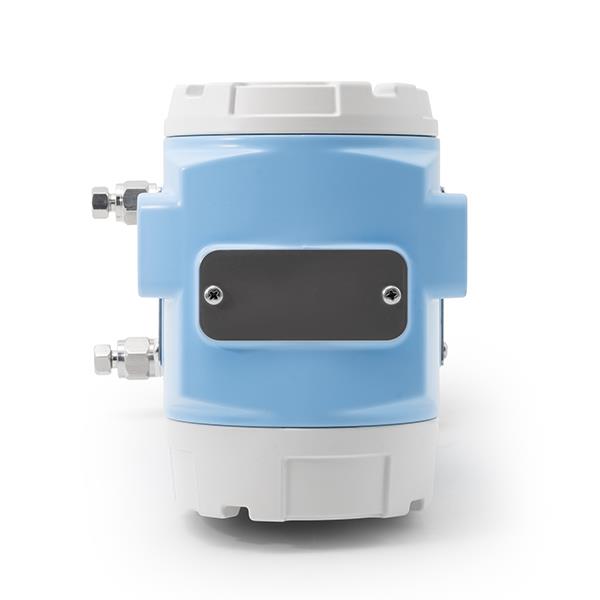

LFT710系列差壓變送器采用德國先進的MEMS技術制成的單晶硅傳感器芯片、內置溫度補償元件?？稍诖蠓秶鷥?nèi)的靜壓和溫度變化下提供極高的測量精度和長期穩定性。用于測量液體、氣體或蒸汽的液位、密度、壓力。廣泛應用于工業過程控制、自動化制造、航空航天、汽車與船舶、石油石化、電子電力、醫療衛生等眾多領域。LFT-710能準確的測量差壓，并把它轉換成4~20mA DC的輸出信號。該變送器可通過三按鍵本地操作，或通用手操器、組態軟件、以及手機APP遠程操作，在不影響4~20mA DC的輸出信號的同時，進行顯示與組態調整。
技術參數
項目
內容
量程
6kPa、40kPa、250kPa、1MPa、3MPa
過載壓力
1MPa以下25倍，1MPa及以上16MPa
靜壓
10MPa、16MPa、25MPa
精度
±0.075%F.S
年穩定度
±0.2%量程上限
工作溫度
-20~70℃帶顯示
存儲溫度
-40~85℃
被測介質
液體、氣體或蒸汽
膜片材質
316L、哈氏合金C、鉭
電氣性能
二線制
四線制
輸出方式
4~20mA 4~20mA+HART
RS485
供電電源
12~36VDC 12~36VDC
12~36VDC
電氣接口
M20*1.5防水出線、NPT1/2防水出線
外殼防護等級
IP65
過程接頭
容室法蘭上NPT1/4內螺紋、M20*1.5外螺紋及后部焊接引壓管、NPT1/2內螺紋
壓力形式
差壓D
認證項目
ExdlICT6
選型說明
型號和規格代碼表
提供快
差壓變送器選型LFT710
1
量程
B
0-200Pa~6kPa(0-20~600mmH2O)/(0-2~60mbar)
C
0-400Pa~40kPa(0-40~4000mmH2O)/(0-4~400mbar)
D
0-2.5kPa~250kPa(0-0.25~25mH2O)/(0-25~2500mbar)
E
0-10kPa~1MPa(0-1~100mH2O)/(0-0.1~10bar)
F
2
膜片材質
S
316L
H
哈氏合金C
T
鉭
3
填充液
D
4
電器接口
1
M20*1.5內螺紋，PVC
2
M20*1.5內螺紋，不銹鋼
4
1/2NPT內螺紋，不銹鋼
5
輸出方式
N
4~20mA
J
4~20mA+HART
F
RS485
6
過程接頭
N
無過程接頭(容室法蘭上的NPT1/4內螺紋)
A
帶引壓接頭：M20*1.5外螺紋及后部焊接引壓管
B
帶"腰"字型接頭：NPT1/2內螺紋
7
密封圈材質
N
NBR
D
FKM
EPDM
8
安裝支架
B1
板裝彎支架(碳鋼)
B2
管裝彎支架(碳鋼)
B3
管裝平支架(碳鋼)
B5
板裝彎支架(不銹鋼)
B6
管裝彎支架(不銹鋼)
B7
管裝平支架(不銹鋼)
N
無支架
9
防爆處理
N
普通型
D
隔爆ExdlICT6
10
顯示
M5
帶顯示
N
無顯示
11
附加要求
N
連接件材質316L
K
脫脂洗凈處理
L
懸掛式位號牌
H
防雷保護(耐瞬變電壓)
E
英文銘牌
V3
三閥組
V5
五閥組
LFT710
C
S
D
1
J
A
D
B1
D
M5
速貨期
0-30kPa~3MPa(0-3~300mH2O)/(0-0.3~30bar)
硅油
