概述
LFM11系列微差壓傳感器/變送器是檢測差壓或表壓壓力，并把這個壓力值轉換為成比例的電信號輸出,用于智能樓宇能源管理系統，起到測量樓宇增壓和空氣流動控制所需的精確壓力和流量。廣泛用于空氣或中性氣體的監測，多種壓力單位、量程可切換。采用進口微壓芯體，數字型壓力采集及溫度補償方式具有壓力反應靈敏，長期穩定輸出，溫度性能優越等特性。
技術參數
|
壓力量程 |
±100Pa,±1000Pa,±10000Pa |
||||
|
過載壓力 |
5KPa(LFM116),10KPa(LFM110);80KPa(LFM112); |
||||
|
精度 |
±1%F.S |
||||
|
儲存溫度 |
－20℃~70℃ |
||||
|
補償溫度 |
－10℃~60℃ |
||||
|
響應時間 |
0.5s/1s/2s/4s |
||||
|
防護等級 |
IP54 |
||||
|
壓力接口 |
金屬倒刺接口，? 6.2 mm |
||||
|
電器連接 |
二線制 |
三線制 |
四線制 |
五線制 |
六線制 |
|
4~20mA （無背光） |
0~5V 0~10V |
RS485 |
0~10VDC RS485 |
4~20mA 0~5/10VDC |
|
|
供電電源 |
12~30VDC |
16~30VDC |
12~30VDC |
16~30VDC |
16~30VDC |
|
功耗 |
≤1.5W |
||||
|
通訊 |
RS-485標準接口，Modbus RTU協議 |
||||
|
認證項目 |
ROHS認證，歐盟CE認證 |
||||
|
電磁兼容性 |
電磁放射：EN50081-1/-2；電磁靈敏度：EN50082-2 |
||||
|
防雷擊 |
空氣傳導耐壓8000V，外殼、電纜傳導耐壓4000V（可根據需求定制） |
||||
|

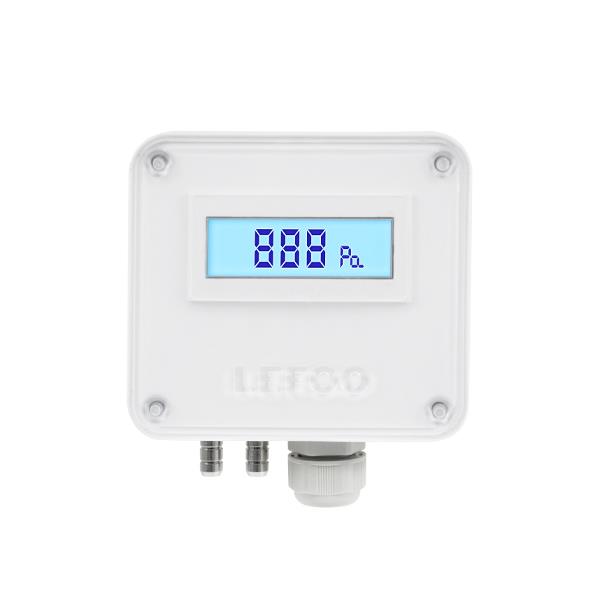

顯示方式 |
LCD背光數字顯示 |
||||
|
重量 |
166g |
||||
選型說明
|
代號及說明 |
備注 |
||||||||
|
LFM11 |
型號 |
||||||||
|
|
|
6 |
-100～100Pa |
壓力范圍 |
|||||
|
0 |
-1000～1000Pa |
||||||||
|
2 |
-10000～10000Pa |
||||||||
|
|
|
O |
有顯示屏 |
顯示功能 |
|||||
|
N |
無顯示屏 |
||||||||
|
|
|
A |
4~20mA和0~10V(同時輸出) |
輸出類型 |
|||||
|
B |
4~20mA(兩線制)(無背光) |
||||||||
|
C |
0～10V(三線制 |
||||||||
|
D |
0~5V(三線制) |
||||||||
|
E |
RS-485通訊 |
||||||||
|
F |
0～10V&RS485 |
||||||||
|
|
C |
±1.0%FS |
精度等級 |
||||||
|
|
|||||||||
|
LFM11 0 O B C |
選型舉例 |
||||||||
撥碼開關未撥到位，下電重?fù)芎笾匦聠?dòng)。
2、加壓后壓力顯示或輸出值無變化(多顯示為0或者FULL)或變化不準。
①加載壓力是否超過爆破壓力直接沖壞壓力芯體；
②使用介質是否存在腐蝕性或者與所購產品適用介質存在出入(現有微壓差變送器均為無腐蝕性氣體);
③檢查進氣軟管有無異物阻塞(顆粒物或者水柱)或泄漏；
④使用環境溫度是否超出補償溫度范圍(微壓差變送器溫度補償范圍-10~60℃);
⑤有無在加壓情況下進行清零誤操作，如有則在確定無輸入壓力狀態下再次清零；
⑥有無對設置按鈕進行誤操作(設置按鈕有防誤操作機制，即設置點壓力值必須從小往大遞增才能最后設置成功，需在高精壓力源下進行校準設置，不推薦客戶自行校準，如因校準操作造成偏差，則需返廠重校)。
3、壓力顯示值正常，無輸出模擬量或模擬量輸出不準。
①檢查輸出線連接是否正常；
②三線制輸出則需檢測變送器與控制儀表共地是否正常(即地線必須相連);
③檢查負載電阻選用是否恰當。
4、零點壓力值有輕微漂移。
①待漂移穩定后進行清零操作。
如上述方法無法消除故障，則與廠家聯系!
