概 述

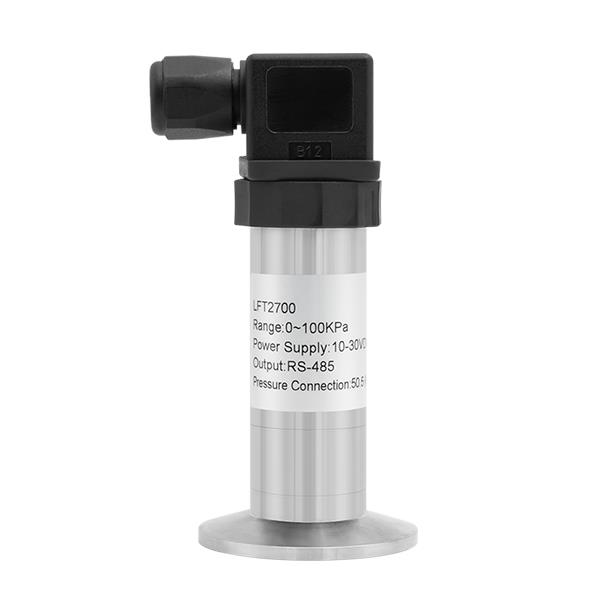

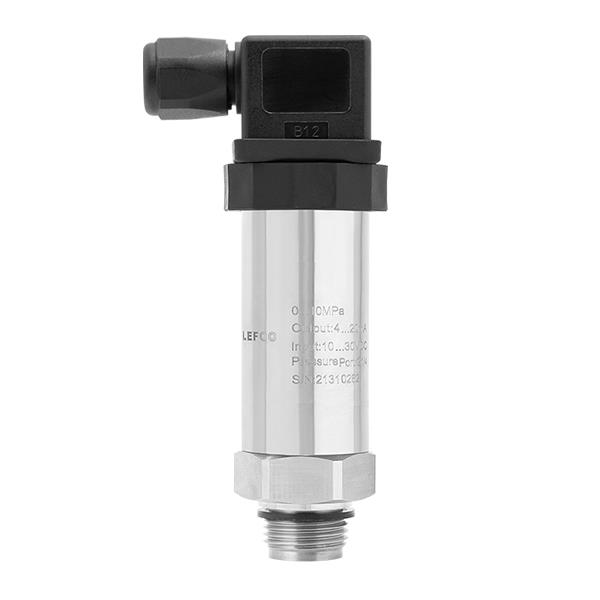

LFT2700平膜壓力變送器采用316L齊平膜傳感器，防堵塞、易清洗可直接測量粘稠液體的壓力卓越的抗腐蝕、抗磨損性能采用ASIC技術，數字補償，螺紋連接，安裝維護方便，螺紋接口可選外型結構小，多種電氣輸出連接方式可選，表壓或絕壓應用采用擴散硅平膜螺紋傳感器可直接測量粘稠介質，如化工涂料，油漆檢測系統，環保，煤礦，造紙，食品加工，聚氨酯設備，原油等粘稠介質。
技術參數
|
量程 |
-100kPa…0～20Kpa…35MPa |
||||
|
過載壓力 |
1.5倍的額定壓力 |
||||
|
精度 |
±0.5％F.S/±1.0％F.S |
||||
|
穩定度 |
<0.5％F.S/年 |
||||
|
工作溫度 |
-20～+85℃ |
||||
|
存儲溫度 |
-40～+100℃ |
||||
|
被測介質 |
與304和316L不銹鋼、氟橡膠或丁晴腈橡膠兼容的氣體或液體 |
||||
|
電氣性能 |
二線制 |
三線制 |
四線制 |
||
|
輸出信號 |
4～20mA |
0.5～4.5V |
0～5V |
0～10V |
RS-485 |
|
供電電源 |
10～30VDC |
4.75～5.25VDC |
10～30VDC |
12～30VDC |
10～30VDC |
|
電氣連接 |
DIN43650A（大赫斯曼），M12防水出線， M12航空接頭（三芯/四芯） |
||||
|
外殼防護等級 |
IP65、IP54 |
||||
|
壓力接口 |
G1/2、M20*1.5 |
||||
|
壓力形式 |
表壓G/絕壓A |
||||
|
認證項目 |
RoHS、歐盟電器安全標準CE |
||||
注1：在25℃測量，包含線性、重復性和遲滯的綜合精度。
選型說明
|
代號及說明 |
備注 |
||||||||||||||||
|
LFT2700 |
|
型號 |
|||||||||||||||
|
|
|
量程 |
-100kPa…0～20kPa…35MPa |
量程范圍 |
|||||||||||||
|
|
|
K |
K =kPa |
P |
P=psi |
計量單位 |
|||||||||||
|
M |
M=MPa |
B |
B=Bar |
||||||||||||||
|
|
|
A4 |
A4=4～20mA(二線制 |
輸出方式 |
|||||||||||||
|
V05 |
V05=0.5～4.5V(三線制 |
||||||||||||||||
|
V0 |
VO=0～5V(三線制 |
||||||||||||||||
|
V10 |
V10=0～10V(三線制 |
||||||||||||||||
|
RS |
RS=RS-485(四線制) |
||||||||||||||||
|
|
|
0.5 |
0.5 =0.5%F.S |
精度等級 |
|||||||||||||
|
1.0 |
1.0 =1.0%F.S |
||||||||||||||||
|
|
D1 |
D1=DIN43650A(大赫斯曼 |
電氣連接 |
||||||||||||||
|
M |
M=M12(M12防水出線) |
||||||||||||||||
|
C3 |
C3=GX12三芯航空接頭 |
||||||||||||||||
|
C4 |
C4=GX12四芯航空接頭 |
||||||||||||||||
|
H |
H=M12四芯航空接頭 |
||||||||||||||||
|
M20 |
M20防水出線(防爆數顯 |
||||||||||||||||
|
|
|
|
G |
G=G1/2 |
壓力接口 |
||||||||||||
|
|
|
N |
不帶數顯(常規 |
數顯選型 |
|||||||||||||
|
D1 |
堂規款數顯② |
||||||||||||||||
|
D2 |
防爆款數顯 |
||||||||||||||||
|
|
1.0 |
1.0=1m |
出線長度 |
||||||||||||||
|
2.0 |
2.0=2m |
||||||||||||||||
|
3.0 |
3.0=3m |
||||||||||||||||
|
|
|||||||||||||||||
|
LFT2700 0-60 B A4 1.0 D1 G N 1.0 |
選型舉例 |
||||||||||||||||
